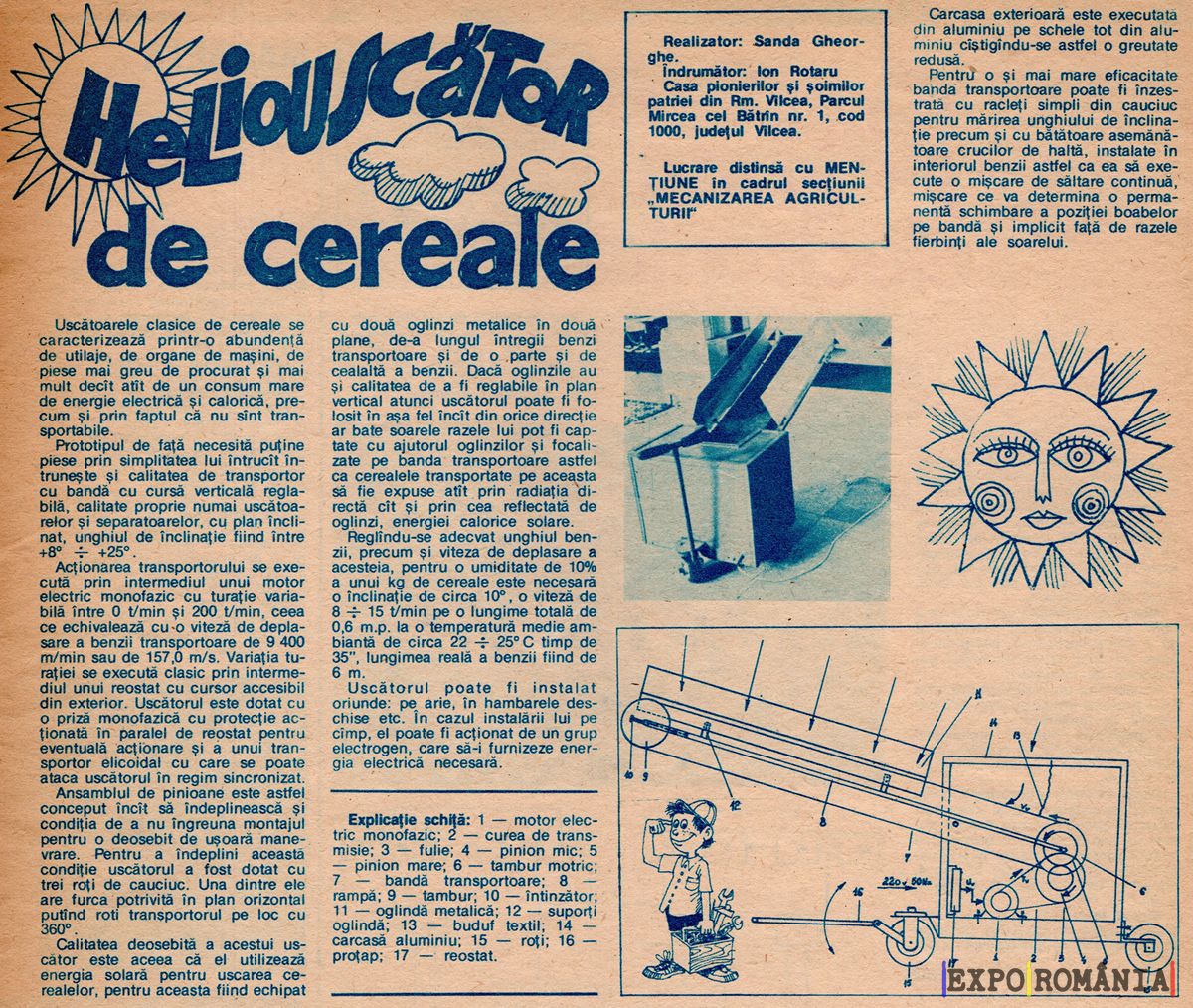

Heliouscător de cereale
Realizator: Sanda Gheorghe.
Îndrumător: Ion Rotarii
Casa pionierilor și șoimilor patriei din Rm. Vilcea, Parcul Mircea cel Batrin nr. 1, cod 1000, județul Vilcea.
Lucrare distinsă cu MENTIUNE în cadrul secțiunii „MECANIZAREA AGRICULTURII”
Uscătoarele clasice de cereale se caracterizează printr-o abundență de utilaje, de organe de mașini, de piese mai greu de procurat și mai mult decît atît de un consum mare de energie electrică și calorică, precum și prin faptul că nu sînt transportabile.
Prototipul de față necesită puține piese prin simplitatea lui întrucît întrunește și calitatea de transportor cu bandă cu cursă verticală reglabilă, calitate proprie numai uscătoarelor și separatoarelor, cu plan înclinat, unghiul de înclinație fiind între +8° ÷ +25°.
Acționarea transportorului se execută prin intermediul unui motor electric monofazic cu turație variabilă între 0 t/min și 200 t/min, ceea ce echivalează cu o viteză de deplasare a benzii transportoare de 9400 m/min sau de 157,0 m/s. Variația turației se execută clasic prin intermediul unui reostat cu cursor accesibil din exterior. Uscătorul este dotat cu o priză monofazică cu protecție acționată în paralel de reostat pentru eventuală acționare și a unui transportor elicoidal cu care se poate ataca uscătorul în regim sincronizat.
Ansamblul de pinioane este astfel conceput încît să îndeplinească și condiția de a nu îngreuna montajul pentru o deosebit de ușoară manevrare. Pentru a îndeplini această condiție uscătorul a fost dotat cu trei roți de cauciuc. Una dintre ele are furca potrivită în plan orizontal putînd roti transportorul pe loc cu 360°.
Calitatea deosebită a acestui uscător este aceea că el utilizează energia solară pentru uscarea cerealelor, pentru aceasta fiind echipat cu două oglinzi metalice în două plane, de-a lungul întregii benzi transportoare și de o parte și de cealaltă a benzii. Dacă oglinzile au și calitatea de a fi reglabile în plan vertical atunci uscătorul poate fi folosit în așa fel încît din orice direcție ar bate soarele razele lui pot fi captate cu ajutorul oglinzilor și focalizate pe banda transportoare astfel ca cerealele transportate pe aceasta să fie expuse atît prin radiația directă cît și prin cea reflectată de oglinzi, energiei calorice solare.
Reglîndu-se adecvat unghiul benzii, precum și viteza de deplasare a acesteia, pentru o umiditate de 10% a unui kg de cereale este necesară o înclinație de circa 10°, o viteză de 8 ÷ 15 t/min pe o lungime totală de 0,6 m.p. la o temperatură medie ambiantă de circa 22 ÷ 25° C timp de 35”, lungimea reală a benzii fiind de 6 m.
Uscătorul poate fi instalat oriunde: pe arie, în hambarele deschise etc. în cazul instalării lui pe cîmp, el poate fi acționat de un grup electrogen, care să-i furnizeze energia electrică necesară.
Carcasa exterioara este executata din aluminiu pe schele tot din alummiu cîștigîndu-se astfel o greutate redusă.
Pentru o și mai mare eficacitate banda transportoare poate fi înzestrata cu racleți simpli din cauciuc pentru mărirea unghiului de înclinație precum și cu bătătoare asemănătoare crucilor de haltă, instalate în interiorul benzii astfel ca ea să execute o mișcare de săltare continuă, mișcare ce va determina o permanentă schimbare a poziției boabelor pe bandă și implicit față de razele fierbinți ale soarelui.
Explicație schiță: 1 — motor electric monofazic; 2 — curea de transmisie; 3 — fulie; 4 — pinion mic; 5 — pinion mare; 6 tambur motric; 7 — bandă transportoare; 8 — rampă; 9 — tambur; 10 — întinzător; 11 — oglindă metalică; 12 — suporți oglindă; 13 — buduf textil; 14 — carcasă aluminiu; 15 — roți; 16 — proțap; 17 — reostat.
