PASARE MUZICALA
Construcție pentru începători

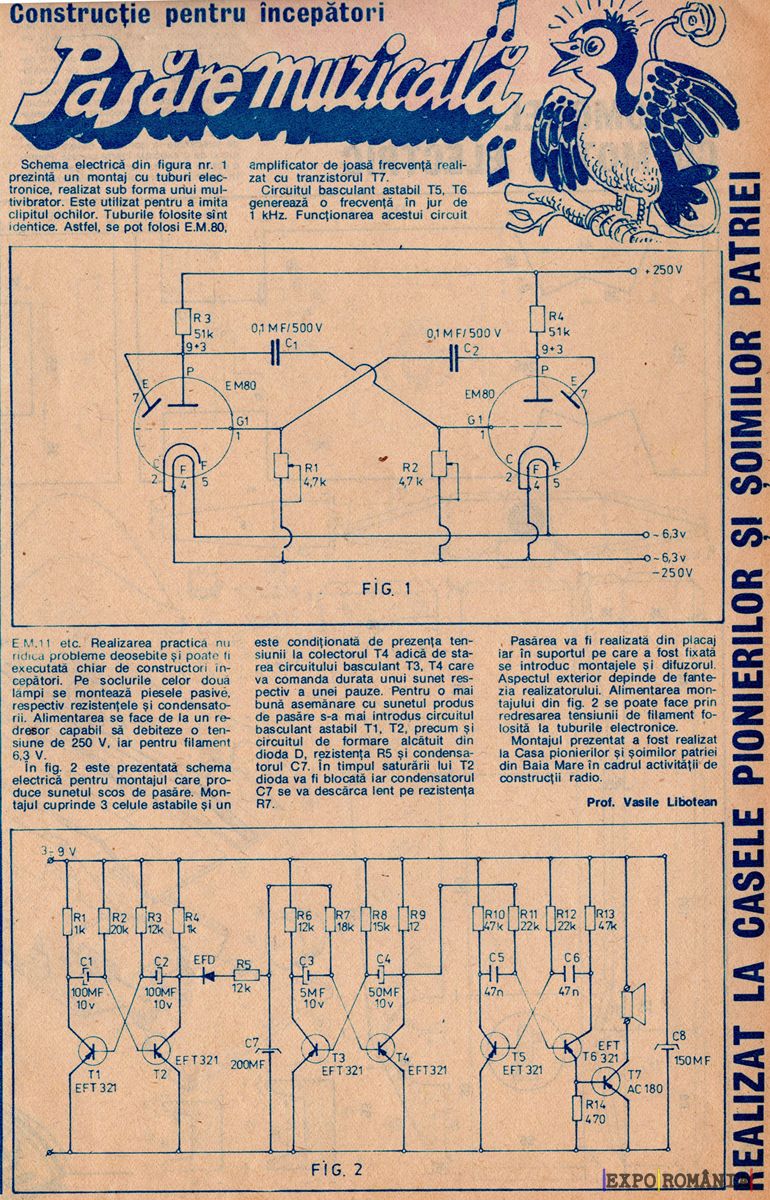

Schema electrică din figura nr. 1 prezintă un montaj cu tuburi electronice, realizat sub forma unui multivibrator. Este utilizat pentru a imita clipitul ochilor. Tuburile folosite sînt identice. Astfel, se pot folosi E.M.80,EM.11 etc. Realizarea practica nu ridica probleme deosebite și poate fi executata chiar de constructori începători. Pe soclurile celor doua lămpi se montează piesele pasive, respectiv rezistențele și condensatorii. Alimentarea se face de la un redresor capabil să debiteze o tensiune de 250 V, iar pentru filament 6,3 V.
în fig. 2 este prezentată schema electrică pentru montajul care produce sunetul scos de pasăre. Montajul cuprinde 3 celule astabile și un amplificator de joasă frecvență realizat cu tranzistorul T7.
Circuitul basculant astabil T5, T6 generează o frecvență în jur de 1 kHz. Funcționarea acestui circuit este condiționată de prezența tensiunii la colectorul T4 adică de starea circuitului basculant T3, T4 care va comanda durata unui sunet respectiv a unei pauze. Pentru o mai bună asemănare cu sunetul produs de pasăre s-a mai introdus circuitul basculant astabil T1, T2, precum și circuitul de formare alcătuit din dioda D, rezistența R5 și condensatorul C7. în timpul saturării lui T2 dioda va fi blocată iar condensatorul C7 se va descărca lent pe rezistența R7.
Pasărea va fi realizată din placaj iar în suportul pe care a fost fixată se introduc montajele și difuzorul. Aspectul exterior depinde de fantezia realizatorului. Alimentarea montajului din fig. 2 se poate face prin redresarea tensiunii de filament foloșită la tuburile electronice.
Montajul prezentat a fost realizat la Casa pionierilor și șoimilor patriei din Baia Mare în cadrul activității de construcții radio.
Prof. Vasile Libotean
