MINIORGĂ DE LUMINI
G.D. OPRESCU
Flosită în ultimii ani pentru înfrumusețarea spectacolelor și a serilor de dans în săli mari, orga de lumini poate fi construita și într-o forma miniaturală, de apartament ca o atracțle amuzantă.

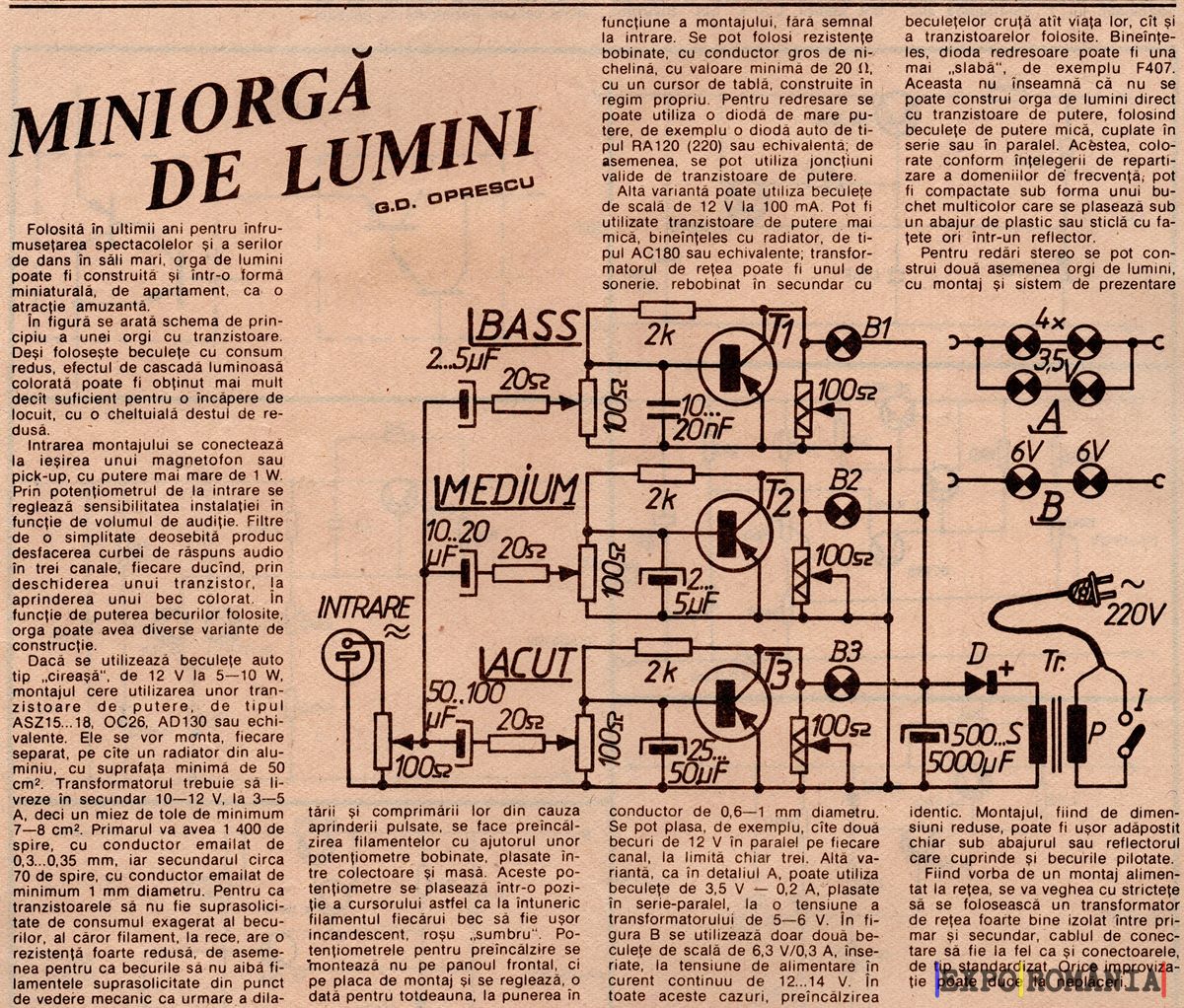

ln figură se arată schema de principiu a unei orgi cu tranzistoare. Deși folosește beculețe cu consum redus, efectul de cascada luminoasă colorata poate fi obținut mai mult decîț suficient pentru o încăpere de locuit, cu o cheltuială destul de redusă.
lntrarea montajului se conectează la ieșirea unui magnetofon sau pick-up, cu putere mai mare de 1 W. Prin potențiometrul de la intrare se reglează sensibilitatea instalației în funcție de volumul de audiție. Filtre de o simplitate deosebită produc desfacerea curbei de răspuns audio în trei canale, fiecare ducînd, prin deschiderea unui tranzistor, la aprinderea unui bec colorat. în funcție de puterea becurilor folosite, orga poate avea diverse variante de construcție.
Dacă se utilizează beculețe auto tip „cireașă”, de 12 V la 5—10 W, montajul cere utilizarea unor tranzistoare de putere, de tipul ASZ15…18, OC26, AD130 sau echivalente. Ele se vor monta, fiecare separat, pe cîte un radiator din aluminiu, cu suprafața minimă de 50 cm2. Transformatorul trebuie să livreze în secundar 10—12 V, la 3—5 A, deci un miez de tole de minimum 7—8 cm2. Primarul va avea 1 400 de spire, cu conductor emailat de 0,3…0,35 mm, iar secundarul circa 70 de spire, cu conductor emailat de minimum 1 mm diametru. Pentru ca tranzistoarele să nu fie suprasolicitate de consumul exagerat al becurilor, al căror filament, la rece, are o rezistență foarte redusă, de asemenea pentru ca becurile să nu aiba filamentele suprasolicitate dm punct de vedere mecanic ca urmare a dilatării și comprimării lor din cauza aprinderii pulsate, se face preîncălzirea filamentelor cu ajutorul unor potențiometre bobinate, plasate între colectoare și masă. Aceste potențiometre se plasează într-o poziție a cursorului astfel ca la întuneric filamentul fiecărui bec să fie ușor incandescent, roșu „sumbru”. Potențlometrele pentru preîncălzire se „montează nu pe panoul frontal, ci pe placa de montaj și se reglează, o dată pentru totdeauna, la punerea în funcțiune a montajului, fără semnal la intrare. Se pot folosi rezistențe bobinate, cu conductor gros de nichelină, cu valoare minima de 20 Ω, cu un cursor de tablă, construite în regim propriu. Pentru redresare se poate utiliza o diodă de mare putere, de exemplu o dioda auto de tipul RA120 (220) sau echivalenta; de asemenea, se pot utiliza joncțiuni valide de tranzistoare de putere.
Alta variantă poate utiliza beculețe de scala de 12 V la 100 mA Pot fi utilizate tranzistoare de putere mai mică, bineînțeles cu radiator, de tipul AC180 sau echivalente; transformatorul de rețea poate fi unul de sonerie, rebobinat în secundar cu conductor de 0,6-1mm diametru. Se pot plasa, de exemplu, cîte două becuri de 12 V în paralel pe fiecare canal, la limită chiar trei. Altă variantă, ca în detaliul A poate utiliza beculețe de 3,5 v – 0,2A plasate în serie-paralel, la o tensiune a transformatorului de 5-6V În figura B se utilizează doar doua beculețe de scală de 6,3V/0,3A
înseriate, la tensiune de alimentare în curent continuu de 12-14 V. În
toate aceste cazuri, preîncălzirea beculețelor cruță atît viața lor, cît și a tranzistoarelor folosite. Bineînțeles, dioda redresoare poate fi una mai „slabă”, de exemplu F407. Aceasta nu înseamnă că nu se poate construi orga de lumini direct cu tranzistoare de putere, folosind beculețe de putere mică, cuplate în serie sau în paralel. Acestea, colorate conform înțelegerii de repartizare a domeniilor de frecvență, pot fi compactate sub forma unui buchet multicolor care se plasează sub un abajur de plastic sau sticlă cu fațete ori într-un reflector.
Pentru redări stereo se pot construi două asemenea orgi de lumini, cu montaj și sistem de prezentare identic. Montajul, fiind de dimensiuni reduse, poate fi ușor adăpostit chiar sub abajurul sau reflectorul care cuprinde și becurile pilotate.
Fiind vorba de un montaj alimentat la rețea, se va veghea cu strictețe să se folosească un transformator de rețea foarte bine izolat între primar și secundar, cablul de conectare să fie la fel ca și conectoarele, de tip standardizat. Orice improvizație poate duce la neplăceri.
