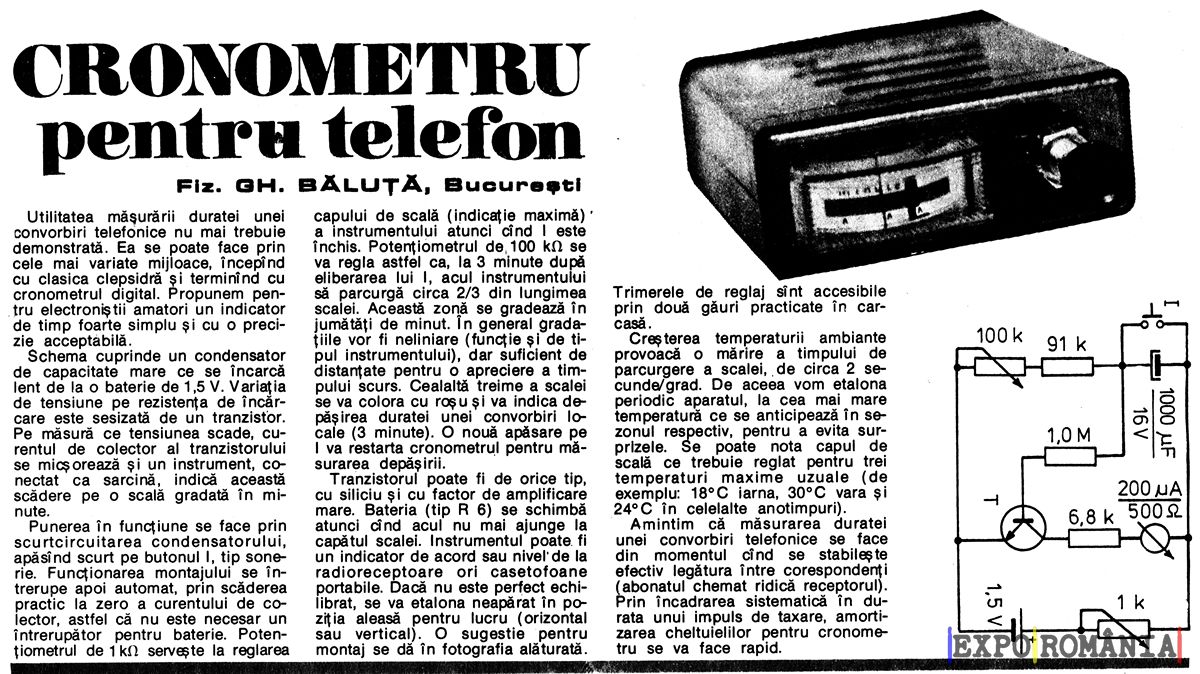

CRONOMETRU PENTRU TELEFON
Fiz. GH. BĂLUȚĂ, Bucureşti
Utilitatea măşurării duratei unei convorbiri telefonice nu mai trebuie demonstrată. Ea se poate face prin cele mai variate mijloace, începînd cu clasica clepsidră și terminînd cu cronometrul digital. Propunem pentru electroniștii amatori un indicator de timp foarte simplu și cu o precizie acceptabilă.
Schema cuprinde un condensator de capacitate mare ce se încarcă lent de la o baterie de 1,5 V. Variația de tensiune pe rezistența de încărcare este sesizată de un tranzistor. Pe măsură ce tensiunea scade, curentul de colector al tranzistorului se micșorează și un instrument, conectat ca sarcină, indică această scădere pe o scală gradată în minute.
Punerea în funcţiune se face prin scurtcircuitarea condensatorului, apăsînd scurt pe butonul l, tip sonerie. Funcționarea montajului se întrerupe apoi automat, prin scăderea practic la zero a curentului de colector, astfel că nu este necesar un întrerupător pentru baterie. Potențiometrul de 1k) servește la reglarea capului de scală (indicație maximă) a instrumentului atunci cînd | este închis. Potenţiometrul de, 100 k se va regla astfel ca, la 3 minute după eliberarea lui |, acul instrumentului să parcurgă circa 2/3 din lungimea scalei. Această zonă se gradează în jumătăți de minut. În general gradațiile vor fi neliniare (funcţie și de tipul instrumentului), dar suficient de distanțate pentru o apreciere a timpului scurs. Cealaltă treime a scalei se va colora cu roșu și va indica depășirea duratei unei convorbiri locale (3 minute). O nouă apăsare pe | va restarta cronometrul pentru măsurarea depășirii.
Tranzistorul poate fi de orice tip, cu siliciu și cu factor de amplificare mare. Bateria (tip R 6) se schimbă atunci cînd acul nu mai ajunge la capătul scalei. Instrumentul poate fi un indicator de acord sau nivel de la radioreceptoare ori casetofoane portabile. Dacă nu este perfect echilibrat, se va etalona neapărat în poziția aleasă pentru lucru (orizontal sau vertical). O sugestie pentru montaj se dă în fotografia alăturată. Trimerele de reglaj sînt accesibile prin două găuri practicate în car-
casă.
Creșterea temperaturii ambiante provoacă o mărire a timpului de parcurgere a scalei, de circa 2 secunde/grad. De aceea vom etalona periodic aparatul, la cea mai mare temperatură ce se anticipează în sezonul respectiv, pentru a evita surprizele. Se poate nota capul de scală ce trebuie reglat pentru trei temperaturi maxime uzuale (de
exemplu: 18*C iarna, 30*C vara și 24*C în celelalte anotimpuri).
Amintim că măsurarea duratei unei convorbiri telefonice se face din momentul cînd se stabileşte efectiv legătura între corespondenţi (abonatul chemat ridică receptorul). Prin încadrarea sistematică în durata unui impuls de taxare, amortizarea cheltuielilor pentru cronometru se va face rapid.
