APARAT RE PROIECȚIE PENTRU FOTOGRAFII
MIHAI FLOREA
Sînt multe cazuri cînd am dori să putem proiecta unele fotografii sau cărți poștale cu ușurința cu care proiectăm diapozitivele.
Pentru aceasta putem construi un aparat simplu, care nu pune probleme nici din punct de vedere al materialelor utilizate, nici din punct de vedere al realizării.
Avem nevoie de o lentilă biconvexă sau planconvexă de circa 55 mm diametru și cu o distanță focală mare. Putem utiliza și un obiectiv de proiecție de fabricație industrială. Mai avem nevoie și de o oglindă plană, subțire, de 90 x 125 mm, de foarte bună calitate.
Cutia aparatului se realizează din placaj de circa 10 mm grosime, asamblarea fiind făcută prin lipire cu aracet.

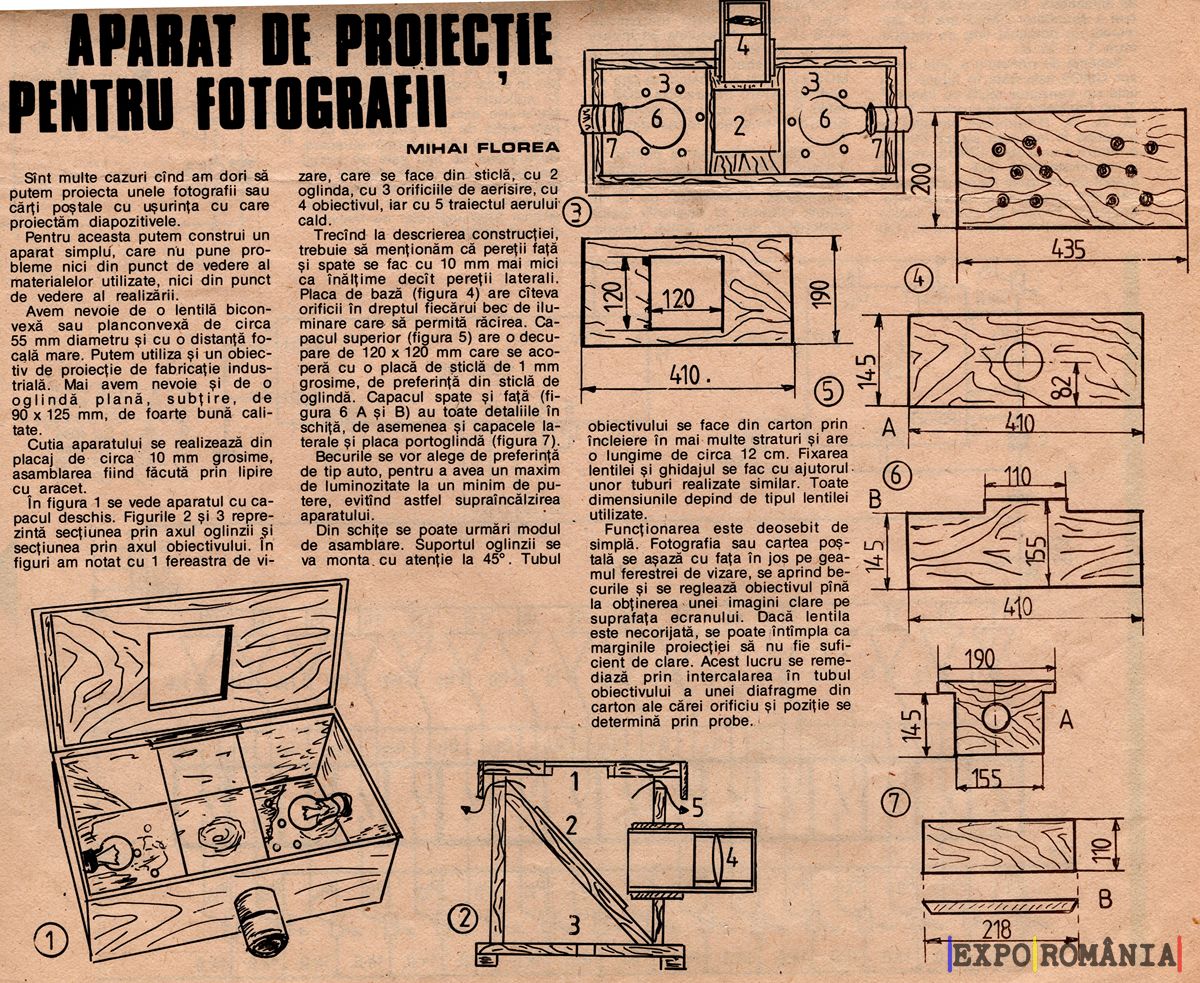

în figura 1 se vede aparatul cu capacul deschis. Figurile 2 și 3 reprezintă secțiunea prin axul oglinzii și secțiunea prin axul obiectivului. În fiauri am notat cu 1 fereastra de vizare, care se face din stlcla, cu 2 oglinda, cu 3 orificiile de aerisire, cu 4 obiectivul, iar cu 5 traiectul aerului cald.
Trecînd la descrierea construcției, trebuie să menționăm că pereții față și spate se fac cu 10 mm mai mici ca înălțime decît pereții laterali. Placa de bază (figura 4) are cîteva orificii în dreptul fiecărui bec de iluminare care să permită răcirea. Capacul superior (figura 5) are o decupare de 120 x 120 mm care se acoperă cu o placă de știclă de 1 mm grosime, de preferință din sticlă de oglindă. Capacul spate și față (fi-gura 6 A și B) au toate detaliile în schiță, de asemenea și capacele laterale și placa portoglindă (figura 7).
Becurile se vor alege de preferință de tip auto, pentru a avea un maxim de luminozitate la un minim de pu-tere, evitînd astfel supraîncălzirea aparatului.
Din schițe se poate urmări modul de asamblare. Suportul oglinzii se va monta cu atenție la 45°. Tubul obiectivului se face din carton prin încleiere în mai multe straturi și are o lungime de circa 12 cm. Fixarea lentilei și ghidajul se fac cu ajutorul unor tuburi realizate similar. Toate dimensiunile depind de tipul lentilei utilizate.
Funcționarea este deosebit de simplă. Fotografia sau cartea poștală se așază cu fața în jos pe geamul ferestrei de vizare, se aprind becurile și se reglează obiectivul pînă la obținerea unei imagini clare pe suprafața ecranului. Dacă lentila este necorijată, se poate întîmpla ca marginile proiecției să nu fie suficient de clare. Acest lucru se remediază prin intercalarea în tubul obiectivului a unei diafragme din carton ale cărei orificiu și poziție se determină prin probe.
