După cum am promis în numărul trecut al revistei noastre, vom da acum sfaturile necesare pentru construirea unei mici uzine electrice. Fizicienii amatori vor vedea cu această ocazie că au posibilitatea să realizeze nu numai dinamul, maşina electrică cu ajutorul căruia putem transforma energia medanică în energie electrică, dar,tot odată, și o turbină cu aburi care să ne dea energia mecanică mecesară acționării dinamului construit de noi.
Ca şi în cazul celorlhaite aparate construite până acum, realizarea centralei noastre electrice nu pretinde nici unelte prea complicate şi nici material prea costisitor, condițiuni pe care ni le-am propus încă din momentul în care am înființat această rubrică a „Fizicienilor
amatori”.
Desigur că prea puţini din cititorii noştri, care urmăresc această rubrică cu interes, trecând pe lângă vreo uzină electrică, au îndrăznit să se gândească vreodată că ar putea construi și ei, și pe deasupra cu mijloace rudimentare, o mică centrală electrică, Să vedem totuși, cum acest vis poate deveni realitate,

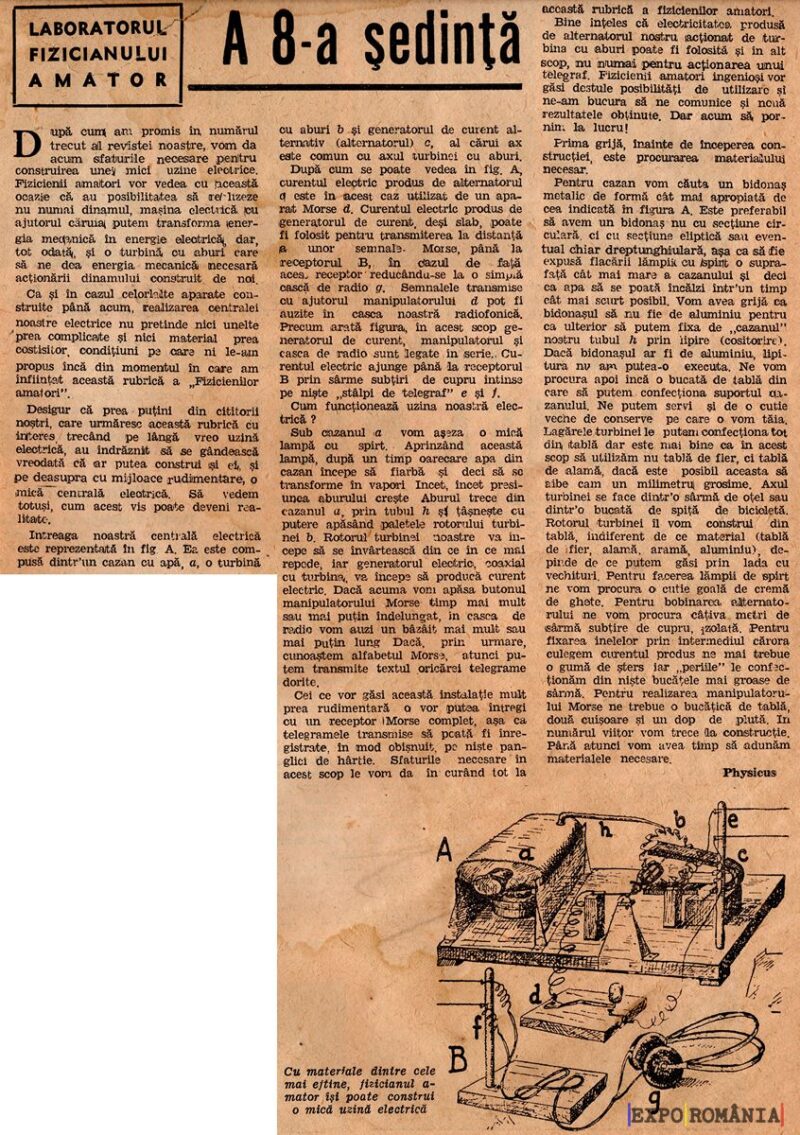

Intreaga noastră centrală electrică este reprezentată în fig. A. Ea este compusă dintr-un cazan cu apă, a, o turbină cu aburi b şi generatorul de curent alternativ (alternatorul) c, al cărui ax este comun cu axul turbinei cu aburi.
După cum se poate vedea în îig, A, curentul electric produs de alternatorul a este în acest caz utiizat de un aparat Morse d. Curentul electric produs de generatorul de curent, deși slab, poate fi folosit pentru transmiterea la distanță a unor semnale Morse, până la
receptorul B, în cazul de faţă acest, receptor reducându-se la o simpiă cască de radio g. Semnalele transmise cu ajutorul manipulatorului d pot fi auzite în casca noastră radiofonică, Precum arată figura, în acest scop generatorul de curent, manipulatorul şi casca de radio sunt legate în serie, Curentul electric ajunge până la receptorul B prin sârme subţiri de cupru întinse pe niște „stâlpi de telegraf” e şi f.
Cum funcţionează uzina noastră electrică?
Sub cazanul a vom aşeza o mică lampă cu spirt. Aprinzând această lampă, după un timp oarecare apa din cazan începe să fiarbă și deci să se transforme în vapori. Incet, încet presiunea aburului crește Aburul trece din cazanul a, prin tubul h şi țâșneşte cu putere apăsând paletele rotorului turbinoastre va începe să se învârtească din ce în ce mai repede, iar generatorul electric, soaxial cu turbina, va începe să producă curent electric. Dacă acuma von apăsa butonul manipulatorului Morse timp mai mult sau mai puţin îndelungat, în casca de radio vom auzi un bâzâit mai mult sau mai puţin lung Dacă, prin
cunoaștem alfabetul Morse, atunci putem transmite textul oricărei telegrame dorite.
Cei ce vor găsi această instalaţie mult prea rudimentară a vor putea întregi cu un receptor Morse complet, așa ca telegramele transmise să poată fi înregistrate, în mod obişnuit, pe niște panglici de hârtie. Sfaturile necesare în acest scop le vom da în curând tot la accastă rubrică a flzicienilor amatori.
Bine înţeles că electricitatea, produsă de alternatorul nostru acţionat de turbina cu aburi poate fi folosită și în alt scop, nu numai pentru acţionarea unui telegraf. Fizicienii amatori ingenioși vor găsi destule posibilităţi de utilizare și ne-am bucura să ne comunice și nouă rezultatele obținute. Dar acum să pornim la lucru!
Prima grijă, înainte de începerea construcției, este procurarea materialului necesar.
Pentru cazan vom căuta un bidonaş metalic de formă cât mai apropiată de cea indicată în figura A. Este preferabil să avem un bidonaş nu cu secţiune circulară, ci cu secţiune eliptică sau eventual chiar dreptunghiulară, așa ca să fie expusă flacării lămpiii cu Jspirt o suprafață cât mai mare a cazanului și deci ca apa să se poată încălzi într-un timp cât mai scurt posibil. Vom avea grijă ca bidonașul să nu fie de aluminiu pentru ca ulterior să putem fixa de „cazanul” nostru tubul h prin lipire (cositorire). Dacă bidonașul ar fi de aluminiu, lipitura nu am putea-o executa. Ne vom procura apoi încă o bucată de tablă din care să putem confecţiona suportul cazanului. Ne putem servi şi de o cutie veche de conserve pe care o vom tăia. Lagărele turbinei le putem confecţiona tot din tablă dar este nai bine ca în acest scop să utilizăm nu tablă de fier, ci tablă de alamă, dacă este posibil aceasta să aibe cam un milimetru grosime. Axul turbinei se face dintr-o sârmă de oţel sau dintr-o bucată de spiţă de bicicletă. Rotorul turbinei îl vom construi din tablă, indiferent de ce material (tablă de ifier, alamă, aramă, aluminiu), depirde de ce putem găsi prin lada cu vechituri, Pentru facerea lămpii de spirt ne vom procura o cutie goală de cremă de ghete. Pentru bobinarea alternatorului ne vom procura câţiva metri de sârmă subțire de cupru izolată. Pentru fixarea inelelor prin: intermediul cărora culegem curentul produs ne mai trebue o gumă de șters iar „periile” le confecţionăm din nişte bucățele mai groase de sârmă. Pentru realizarea manipulatorului Morse ne trebue o bucăţică de tablă, două cuișoare şi un dop de plută. In numărul viitor vom trece la construcţie, Până atunci vom avea timp să adunăm materialele necesare.
