DISPOZITIV PENTRU TĂIAT TABLĂ
CLAUDIU VODĂ

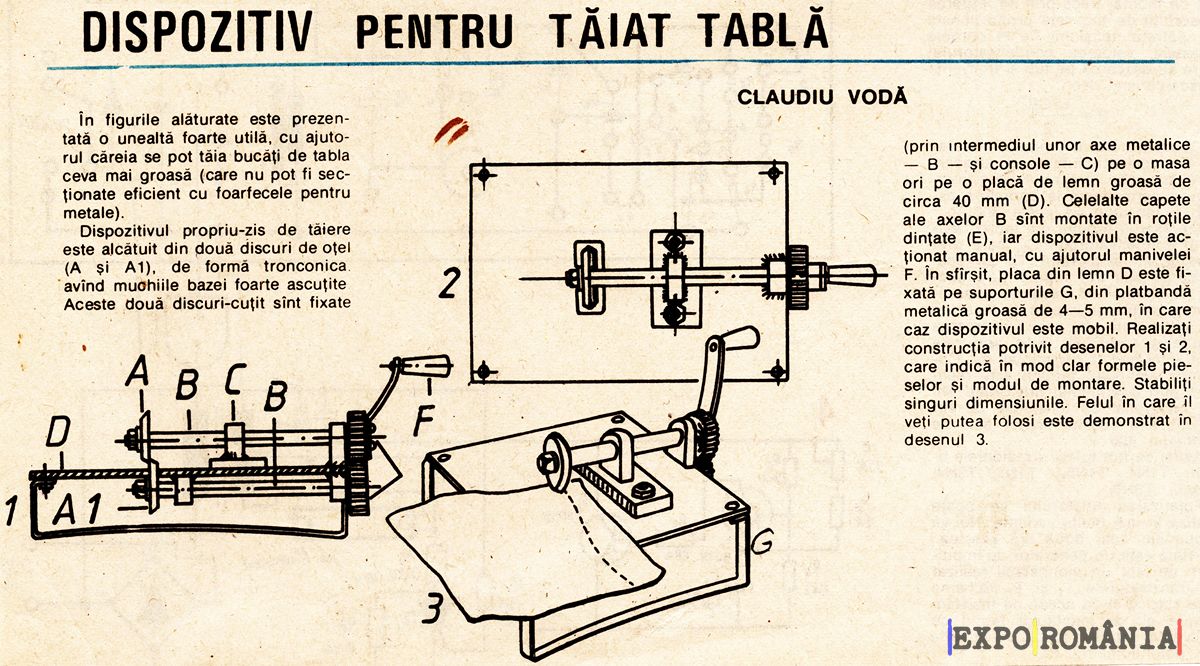

În figurile alăturate este prezentată o unealtă foarte utilă, cu ajutorul căreia se pot tăia bucăţi de tabla ceva mai groasă (care nu pot fi secționate eficient cu foarfecele pentru metale).
Dispozitivul propriu-zis de tăiere este alcătuit din două discuri de oţel (A și A1), de formă tronconica avînd muchiile bazei foarte ascuțite. Aceste două discuri-cuţit sînt fixate (prin intermediul unor axe metalice
— B — și console — C) pe o masa ori pe o placă de lemn groasă de circa 40 mm (D). Celelalte capete ale axelor B sînt montate în roțile dinţate (E), iar dispozitivul este acționat manual, cu ajutorul manivelei F. În sfîrşit, placa din lemn D este fixată pe suporturile G, din platbandă
metalică groasă de 4—5 mm, în care caz dispozitivul este mobil. Realizați construcția potrivit desenelor 1 şi 2, care indică în mod clar formele pieselor și modul de montare. Stabiliți singuri dimensiunile. Felul în care îl veți putea folosi este demonstrat în desenul 3.
