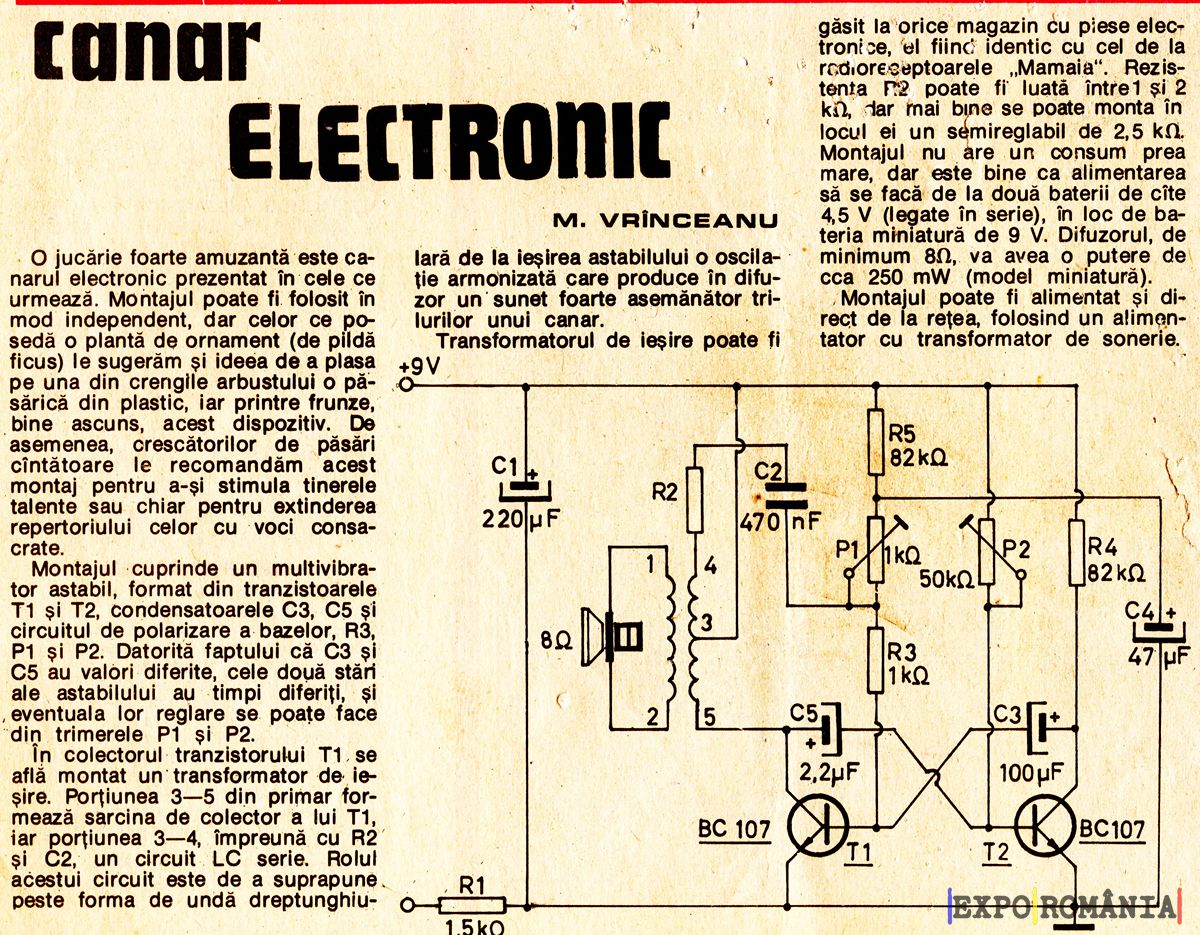

CANAR ELECTRONIC
M. VRÎNICEANU
O jucărie foarte amuzantă este canarul electronic prezentat în cele ce urmează. Montajul poate fi folosit în mod independent, dar celor ce posedă o plantă de ornament (de pildă ficus) le sugerăm și ideea de a plasa pe una din crengile arbustului o păsărică din plastic, iar printre frunze, bine ascuns, acest dispozitiv. De asemenea, crescătorilor de păsări cîntătoare le recomandăm acest montaj pentru a-și stimula tinerele talente sau chiar pentru extinderea repertoriului celor cu voci consacrate.
Montajul cuprinde un multivibrator astabil, format din tranzistoarele T1 și T2, condensatoarele C3, C5 și circuitul de polarizare a bazelor, R3, P1 și P2. Datorită faptului că C3 și C5 au valori diferite, cele două stări ale astabilului au timpi diferiți, și eventuala lor reglare se poate face din trimerele P1 și P2.
în colectorul tranzistorului T1 se află montat un transformator de ieșire. Porțiunea 3—5 din primar formează sarcina de colector a lui T1, iar porțiunea 3—4, împreună cu R2 și C2, un circuit LC serie. Rolul acestui circuit este de a suprapune, peste forma de undă dreptunghiulară de la ieșirea astabilului o oscilație armonizată care produce în difuzor un sunet foarte asemănător trilurilor unui canar.
Transformatorul de ieșire poate fi găsit la orice magazin cu piese electronice, el fiind identic cu cel de ia rcdioreceptoarele „Mamaia“. Rezistenta R2 poate fi luată între 1 și 2 k, dar mai bine se poate monta în locul ei un semireglabil de 2,5 kΩ. Montajul nu are un consum prea mare, dar este bine ca alimentarea să se facă de la două baterii de cîte
4,5 V (legate în serie), în loc de bateria miniatură de 9 V. Difuzorul, de minimum 80, va avea o putere de cca 250 mW (model miniatură).
Montajul poate fi alimentat și direct de la rețea, folosind un alimentator cu transformator de sonerie.
