BRICHETA ELECTRONICĂ
ILIE ISVORANU

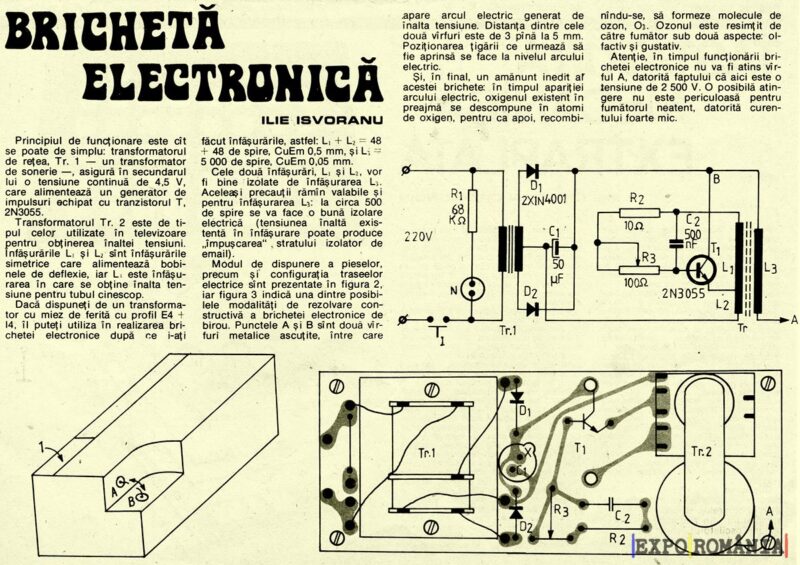

Principiul de funcționare este cît se poate de simplu: transformatorul de rețea, Tr. 1 — un transformator de sonerie —, asigură în secundarul lui o tensiune continuă de 4,5 V, care alimentează un generator de impulsuri echipat cu tranzistorul T, 2N3055.
Transformatorul Tr. 2 este de tipul celor utilizate în televizoare pentru obținerea înaltei tensiuni, înfășurările L1 și L2 sînt înfășurările simetrice care alimentează bobinele de deflexie, iar L, este înfășurarea în care se obține înalta tensiune pentru tubul cinescop.
Dacă dispuneți de un transformator cu miez de ferită cu profil E4 +I4, îl puteți utiliza în realizarea brichetei electronice după ce i-ați făcut înfășurările, astfel: L1 + L2 = 48 + 48 de spire, CuEm 0,5 mm, și L3 = 5000 de spire, CuEm 0,05 mm.
Cele două înfășurări, L1 și L2, vor fi bine izolate de înfășurarea L3. Aceleași precauții rămîn valabile și pentru înfășurarea L3 la circa 500 de spire se va face o bună izolare electrică (tensiunea înaltă existentă în înfășurare poate produce „împușcarea” stratului izolator de email).
Modul de dispunere a pieselor, precum și configurația traseelor electrice sînt prezentate în figura 2, iar figura 3 indică una dintre posibilele modalități de rezolvare constructivă a brichetei electronice de birou. Punctele A și B sînt două vîrfuri metalice ascuțite, între care apare arcul electric generat de înalta tensiune. Distanța dintre cele două vîrfuri este de 3 pînă la 5 mm. Poziționarea țigării ce urmează să fie aprinsă se face la nivelul arcului electric.
Și, în final, un amănunt inedit af acestei brichete: în timpul apariției arcului electric, oxigenul existent în preajmă se descompune în atomi de oxigen, pentru ca apoi, recombinîndu-se, să formeze molecule de ozon, O3. Ozonul este resimțit de către fumător sub două aspecte: olfactiv și gustativ.
Atenție, în timpul funcționării brichetei electronice nu va fi atins vîrful A, datorită faptului că aici este o tensiune de 2 500 V. O posibilă atingere nu este periculoasă pentru fumătorul neatent, datorită curentului foarte mic.
