DISPOZITIV DE ROLUIT TABLA DE DIMENSIUNI MICI
Este format dintr-un corp cu dimensiunile de 270 mm/106 mm și un șurub cu filet pătrat 20 x 5 sudat pe o volanta cu mîner.
Materiale necesare:
— teu de 50/50
— platband de 20/5
— oțel pătrat de 50/50 x 60
— șurub de filet pătrat de la o menghină uzată de 80 mm
— tablă cu dimensiunile de 10 x⌀ 130
— oțel beton de 10 mm
— țeava neagra de 16 mm
— doua șuruburi cu cap înecat de M 5
— una bilă rulment ⌀ 8

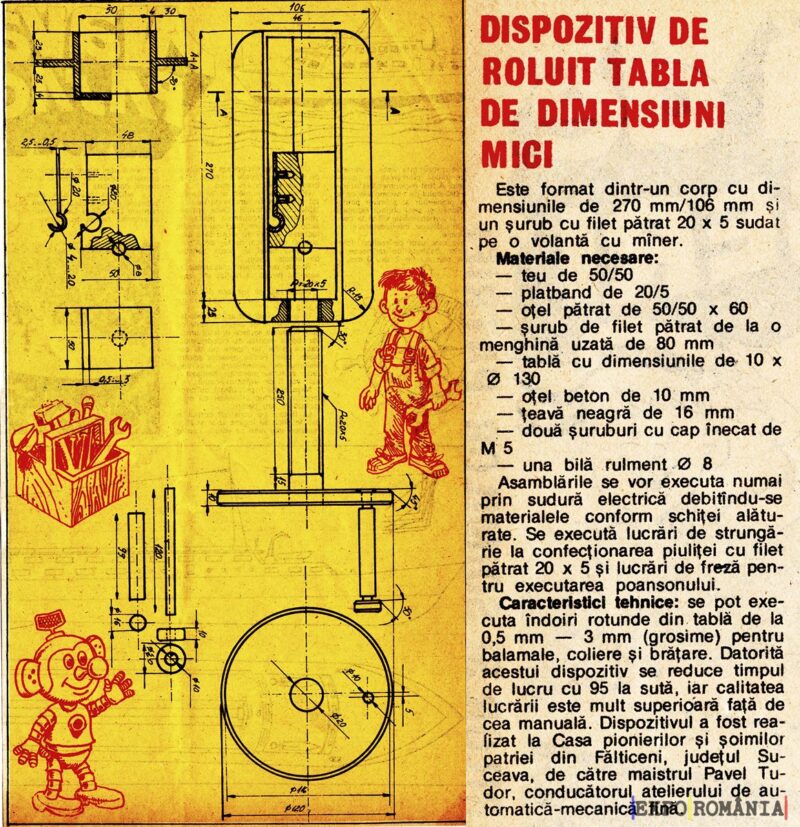

Asamblările se vor executa numai prin sudură electrică debitîndu-se materialele conform schiței alăturate. Se execută lucrări de strungărie la confecționarea piuliței cu filet pătrat 20 x 5 și lucrări de freză pentru executarea poansonului.
Caracteristici tehnice: se pot executa îndoiri rotunde din tablă de la 0,5 mm — 3 mm (grosime) pentru balamale, coliere și brățare. Datorită acestui dispozitiv se reduce timpul de lucru cu 95 ia sută, iar calitatea lucrării este mult superioară față de cea manuală. Dispozitivul a fost reafizat la Casa pionierilor și șoimilor patriei din Fălticeni, județul Suceava, de către maistrul Pavel Tudor, conducătorul atelierului de autornatică-mecanică fină.
