CULTIVATOR PENTRU GRĂDINĂ

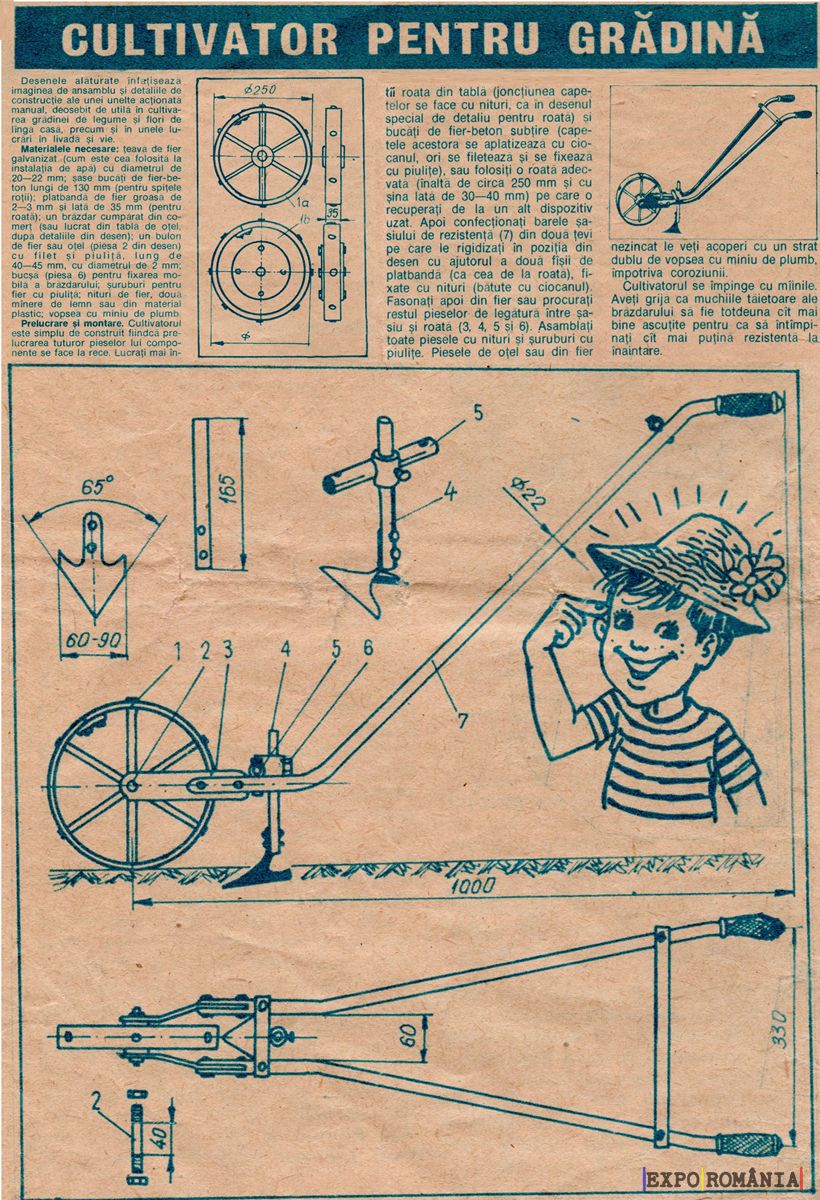

Desenele arăturate înfațișează imaginea de ansamblu și detaliile de construcție ale unei unelte acționată manual, deosebit de utilă în cultivarea grădinei de legume și flori de lînga casă, precum și în unele lucrări în livadă și vie.
Materialele necesare: țeavă de fier galvanizat (cum este cea folosită la instalaţia de apă) cu diameţrul de 20—22 mm; șase bucăţi de fier-beton lungi de: 130 mm (pentru spițele roţii); platbandă de fier groasă de 2—3 mm şi lată de 35 mm (pentru roată); un brăzdar cumpărat din comerţ (sau lucrat din tabiă de oțel, dupa detaliile din desen); un bulon de fier sau oțel (piesa 2 din desen) cu filet și piuliță, lung de 40—45 mm, cu diametrul de 2 mm; bucşă (piesa 6) pentru fixarea mobilă a brăzdarului; şuruburi pentru fier cu piuliță; nituri de fier, doua mînere de lemn sau din material plastic; vopsea cu miniu de plumb.
Prelucrare și montare. Cultivatorul este simplu de construit fiindcă prelucrarea tuturor pieselor lui componente se face la rece. Lucrați mai întai roata din tabla (joncțiunea capetelor se face cu nituri, ca în desenul special de detaliu pentru roată) și bucăți de fier-beton subțire (capetele acestora se aplatizează cu ciocanul, ori se fileteaza și se fixeaza au piulițe), sau folosiți o roată adecvata (înaltă de circa 250 mm și cu
şina lată de 30—40 mm) pe care o recuperați de la un alt dispozitiv uzat. Apoi confecţionați barele şasiului de rezistență (7) din doua țevi pe care le rigidizați în poziția din desen cu ajutorul a două fîșii de platbandă (ca cea de ia roată), fixate cu nituri (bătute cu ciocanul). Fasonaţi apoi din fier sau procurați restul pieselor de legătură între șasiu și roată (3, 4, 5 și 6). Asamblaţi toate piesele cu nituri și șuruburi cu piulite. Piesele de oțel sau din fier nezincat le at acoperi cu un strat dublu de vopsea cu miniu de plumb, împotriva coroziunii.
Cultivatorul se împinge cu miinile.
Aveţi grija ca muchiile tăietoare ale brăzdarului sa fie totdeuna cît mai bine ascuțite pentru ca să întîmpinaţi cit mai putina rezistenta la înaintare
