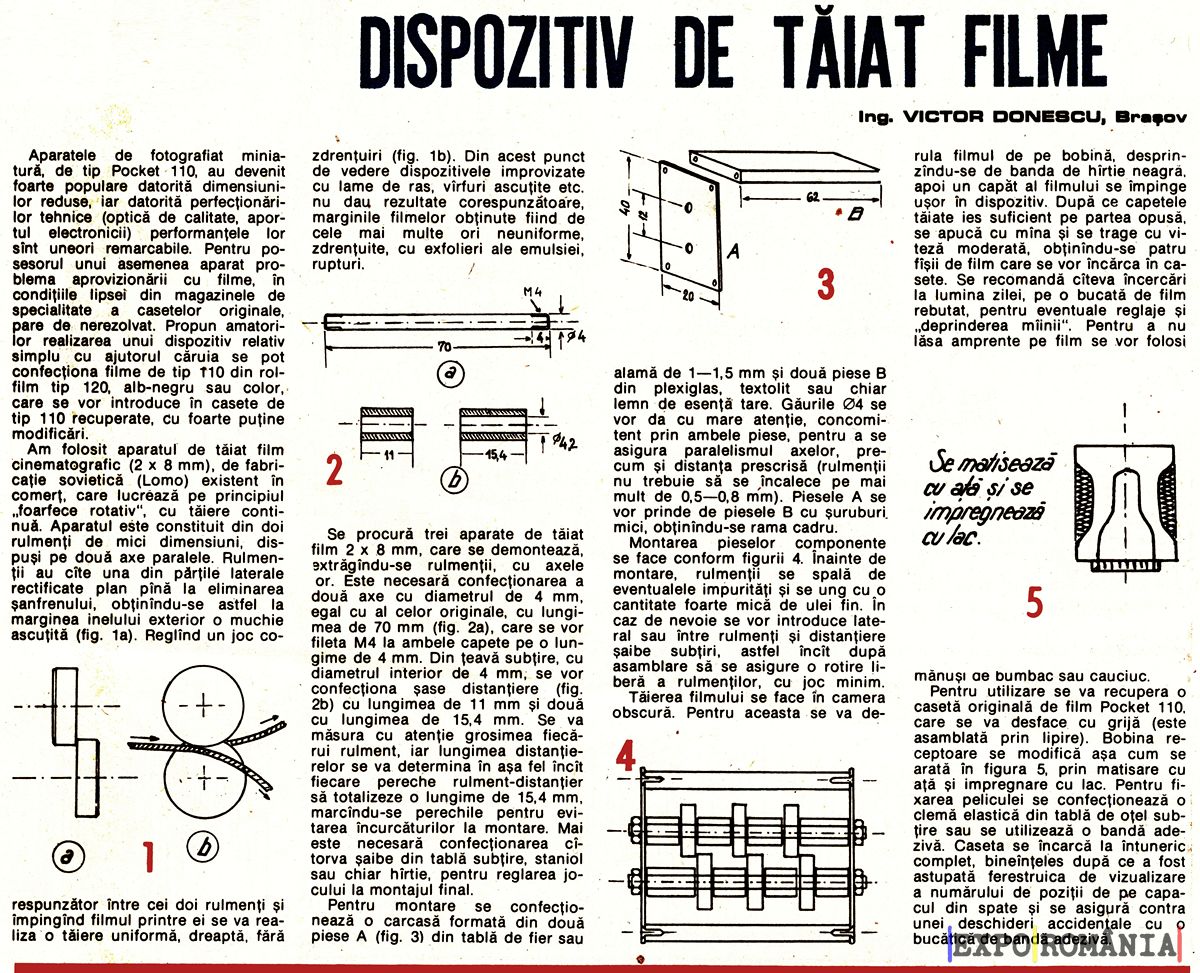

DISPOZITIV DE TĂIAT FILME
ing. VICTOR DONESCU, Brașov
Aparatele de fotografiat miniatură, de tip Pocket 110, au devenit foarte populare datorită dimensiunilor reduse, iar datorită perfecționărilor tehnice (optică de calitate, aportul electronicii) performanțele lor sînt uneori remarcabile. Pentru posesorul unui asemenea aparat problema aprovizionării cu filme, în condițiile lipsei din magazinele de specialitate a casetelor originale, pare de nerezolvat. Propun amatorilor realizarea unui dispozitiv relativ simplu cu ajutorul căruia se pot confecționa filme de tip 110 din rol-film tip 120, alb-negru sau color, care se vor introduce în casete de tip 110 recuperate, cu foarte puține modificări.
Am folosit aparatul de tăiat film cinematografic (2×8 mm), de fabricație sovietică (Lomo) existent în comerț, care lucrează pe principiul „foarfece rotativ”, cu tăiere continuă. Aparatul este constituit din doi rulmenți de mici dimensiuni, dispuși pe două axe paralele. Rulmenții au cîte una din părțile laterale rectificate plan pînă la eliminarea șanfrenului, obținîndu-se astfel la marginea inelului exterior o muchie ascuțită (fig. 1a). Reglînd un joc corespunzător între cei doi rulmenți și împingînd filmul printre ei se va realiza o tăiere uniformă, dreaptă, fără zdrențuiri (fig. 1b). Din acest punct de vedere dispozitivele improvizate cu lame de ras, vîrfuri ascuțite etc. nu dau rezultate corespunzătoare, marginile filmelor obținute fiind de cele mai multe ori neuniforme, zdrențuite, cu exfolieri ale emulsiei, rupturi.
Se procură trei aparate de tăiat film 2×8 mm, care se demontează, extrăgîndu-se rulmenții, cu axele or. Este necesară confecționarea a două axe cu diametrul de 4 mm, egal cu al celor originale, cu lungimea de 70 mm (fig. 2a), care se vor fileta M4 la ambele capete pe o lungime de 4 mm. Din țeavă subțire, cu diametrul interior de 4 mm, se vor confecționa șase distanțiere (fig. 2b) cu lungimea de 11 mm și două cu lungimea de 15,4 mm. Se va măsura cu atenție grosimea fiecărui rulment, iar lungimea distanțierelor se va determina în așa fel încît fiecare pereche rulment-distanțier să totalizeze o lungime de 15,4 mm, marcîndu-se perechile pentru evitarea încurcăturilor la montare. Mai este necesară confecționarea cîtorva șaibe din tablă subțire, staniol sau chiar hîrtie, pentru reglarea jocului la montajul final.
Pentru montare se confecționează o carcasă formată din două piese A (fig. 3) din tablă de fier sau alamă de 1—1,5 mm și două piese B din plexiglas, textolit sau chiar lemn de esență tare. Găurile 04 se vor da cu mare atenție, concomitent prin ambele piese, pentru a se asigura paralelismul axelor, precum și distanța prescrisă (rulmenții nu trebuie să se jncalece pe mai mult de 0,5—0,8 mm). Piesele A se vor prinde de piesele B cu șuruburi, mici, obținîndu-se rama cadru.
Montarea pieselor componente se face conform figurii 4. înainte de montare, rulmenții se spală de eventualele impurități și se ung cu o cantitate foarte mică de ulei fin. în caz de nevoie se vor introduce lateral sau între rulmenți și distanțiere șaibe subțiri, astfel încît după asamblare să se asigure o rotire liberă a rulmenților, cu joc minim.
Tăierea filmului se face în camera obscură. Pentru aceasta se va derula filmul de pe bobină, desprinzîndu-se de banda de hîrtie neagră, apoi un capăt al filmului se împinge ușor în dispozitiv. După ce capetele tăiate ies suficient pe partea opusă, se apucă cu mîna și se trage cu viteză moderată, obținîndu-se patru fîșii de film care se vor încărca în casete. Se recomandă cîteva încercări la lumina zilei, pe o bucată de film rebutat, pentru eventuale reglaje și „deprinderea mîinii”. Pentru a nu lăsa amprente pe film se vor folosi mănuși oe bumbac sau cauciuc.
Pentru utilizare se va recupera o casetă originală de film Pocket 110, care se va desface cu grijă (este asamblată prin lipire). Bobina receptoare se modifică așa cum se arată în figura 5, prin matisare cu ață și impregnare cu lac. Pentru fixarea peliculei se confecționează o clemă elastică din tablă de oțel subțire sau se utilizează o bandă adezivă. Caseta se încarcă la întuneric complet, bineînțeles după ce a fost astupată ferestruica de vizualizare a numărului de poziții de pe capacul din spate și se asigură contra unei deschideri accidentale cu o bucățică de bandă adezivă.
